Un plan de position est indispensable pour assurer la sécurité et le bon fonctionnement de votre installation électrique domestique. Il indique précisément où se situent les prises, points lumineux et câbles. Mais comment réaliser ce plan ? Et pourquoi est-il si important ?
Définition d’un plan de position
Un plan de position est un plan de votre habitation sur lequel figurent tous les points terminaux de votre installation électrique. Ce plan indique notamment où se trouvent les prises, points lumineux, interrupteurs, la sonnette, le thermostat, etc. Certains appareils fixes, comme le réfrigérateur, la machine à laver et la chaudière, figurent également sur le plan. Ces appareils nécessitent davantage d’ampères que les points lumineux ou prises classiques, et sont donc signalés par un symbole spécifique. Le tableau électrique ou panneau de distribution est aussi représenté sur le plan.

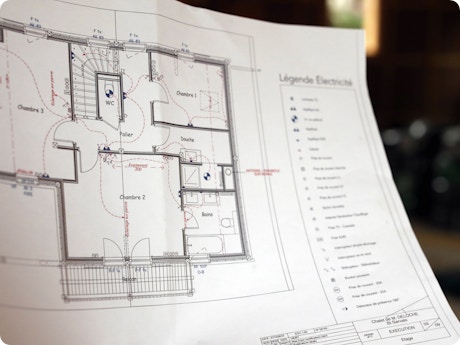

© Getty Images

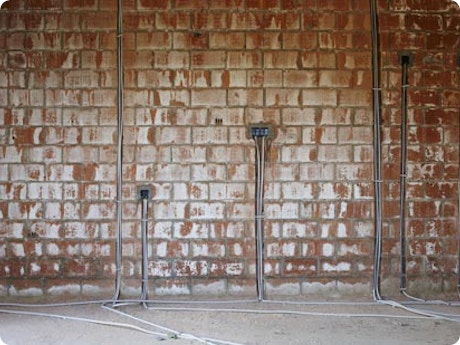

© Easykit - Photo Easykit
Pourquoi réaliser un plan de situation ?
Un plan de situation est indispensable si vous souhaitez (re)travailler sur l’électricité de votre habitation. Grâce à ce plan pratique, l’électricien sait exactement où installer les prises, interrupteurs, points lumineux, et autres éléments électriques. Le plan de situation fait partie intégrante du plan électrique, avec le schéma unifilaire. Ce plan est nécessaire pour la certification de votre installation électrique. Par la suite, il pourra également vous aider en cas de panne ou de problème technique. Si vous envisagez rénover une pièce, il est essentiel de savoir où se trouvent les câbles et conduits, afin d’éviter de les endommager durant les travaux.
Quelles sont les normes et exigences légales pour un plan de situation ?
Pour établir un plan de situation conforme, il est impératif d’utiliser des symboles universels prescrits par la Réglementation Générale sur les Installations Electriques (RGIE). Ces symboles couvrent :
- Les types de courant (continu, alternatif, monophasé et triphasé)
- Les différents appareils électriques (tableaux de distribution, boîtes de jonction, disjoncteurs, etc.)
- Les types de conduits électriques (dans un tuyau, dans un mur, posé sur un mur)
- Les dispositifs de protection (mise à la terre, disjoncteurs, etc.)
- Les interrupteurs (interrupteurs, variateurs, détecteurs de mouvement, thermostats, etc.)
- Les prises de courant
- Les appareils consommateurs (sonnettes, cuisinières, réfrigérateurs, chauffages, etc.)
- Les sources d’énergie (panneaux solaires, onduleurs, transformateurs, etc.)
- La domotique
Le plan peut être réalisé à la main ou numériquement, sans contrainte particulière.
Quels éléments inclut un plan de position ?
Un plan de situation montre l’emplacement de tous les points terminaux de câbles et de conduits électriques. Cela inclut : interrupteurs, prises, thermostats, fours, sonnettes, etc. Chaque point terminal est représenté par un symbole universel. En consultant la légende des symboles fournie avec le plan, vous pourrez identifier immédiatement l’emplacement des prises et points lumineux, par exemple.
La FOD Économie fournit un exemple de plan de situation.
Avantages du plan de position
Un plan de situation présente plusieurs avantages :
- Il est indispensable pour certifier votre installation électrique.
- Il fait partie intégrante du plan électrique obligatoire.
- Il permet de localiser précisément tous les éléments de votre installation.
- Il aide l’électricien à intervenir facilement et efficacement.
- Il facilite la demande de devis précis (nombre de spots encastrés, prises, etc.).
- Il indique précisément où passent les câbles et tuyaux, ce qui est utile lors de rénovations.
- Il offre une vue d’ensemble claire de votre installation électrique.
Photo Brainbox
Photo EDF Luminus
Créer soi-même un plan de situation ou le confier à un professionnel ?
Vous pouvez réaliser votre propre plan de situation à condition de respecter les symboles réglementaires. Utilisez le plan de votre logement comme base. Vous pouvez également confier cette tâche à un professionnel. Veillez alors à rassembler toutes les informations utiles, comme le plan de votre cuisine avec les emplacements des prises dans le plan de travail, les prises au sol pour les lampes sur pied près du canapé, ou les bandes LED dans une armoire sur mesure. Plus vous êtes précis, plus votre plan sera complet avant l’intervention de l’électricien.
Comment réaliser un plan de situation soi-même ?
Pour concevoir un plan de situation pour votre habitation, commencez par le plan au sol. Travaillez par étage ou par pièce selon vos préférences. Utilisez les symboles universels pour indiquer l’emplacement des prises, points lumineux, interrupteurs, appareils fixes, etc.
Créer un plan de situation soi-même en 3 étapes
- Prenez le plan au sol de votre habitation.
- Indiquez sur ce plan les emplacements des prises, interrupteurs, points lumineux, etc.
- Utilisez les symboles réglementaires du RGIE.
Conseils pratiques
Tenez compte des points suivants lors de la conception ou validation d’un plan de situation :
- Les appareils fixes (four, lave-vaisselle, sèche-linge, plaques de cuisson, etc.) nécessitant une intensité électrique différente (en ampères) requièrent des prises adaptées.
- N’oubliez pas les connexions pour internet, téléphone et audio.
- Si vous installez des panneaux solaires, une batterie domestique ou une borne de recharge, votre installation électrique devra être certifiée à nouveau. Mettez à jour votre plan de situation et votre schéma unifilaire.
- Vous pouvez connecter jusqu’à huit lampes et/ou prises sur un même câble. Reliez ces points avec une ligne sur votre plan de situation pour éviter de dépasser ce seuil.
Faire appel à un professionnel : quel coût prévoir ?
Vous pouvez également confier la création de votre plan de situation à un professionnel, tel qu’un électricien. Le prix dépend de la taille de votre logement et de la complexité de l’installation. Par exemple, le plan d’un studio sera moins coûteux que celui d’une villa de 320 m² incluant un système domotique.
Différence entre plan de situation et schéma unifilaire
La principale différence réside dans la présentation. Un plan de situation est plus visuel et facile à interpréter car il repose sur le plan au sol. Il offre ainsi une vue claire de l’installation. En revanche, un schéma unifilaire est une représentation abstraite avec des lignes, lettres, chiffres et symboles. Il montre l’ensemble des câbles et conduits sous forme de schéma technique.
